PERTEMUAN 9 PRAKTIKUM JARINGAN KOMPUTER Konfigurasi Mikrotik sebagai gateway dan dhcp server menggunakan VMWare
1. Login menggunakan user admin, dan password
dikosongi. Lalu tekan enter.
2. Tekan enter lagi untuk melanjutkan
3. Sebelum melakukan setting ip address, sebelumnya kita harus mengkoneksikan vmware dengan internet. Hubungkan dengan wifi > network&internet setting > change adapter options
5. Wi Fi > properties > sharing > centang pada pada Allow other network dan pilih home networking yang bernama VMnet8 > setting > centang semua yang ada > ok > close

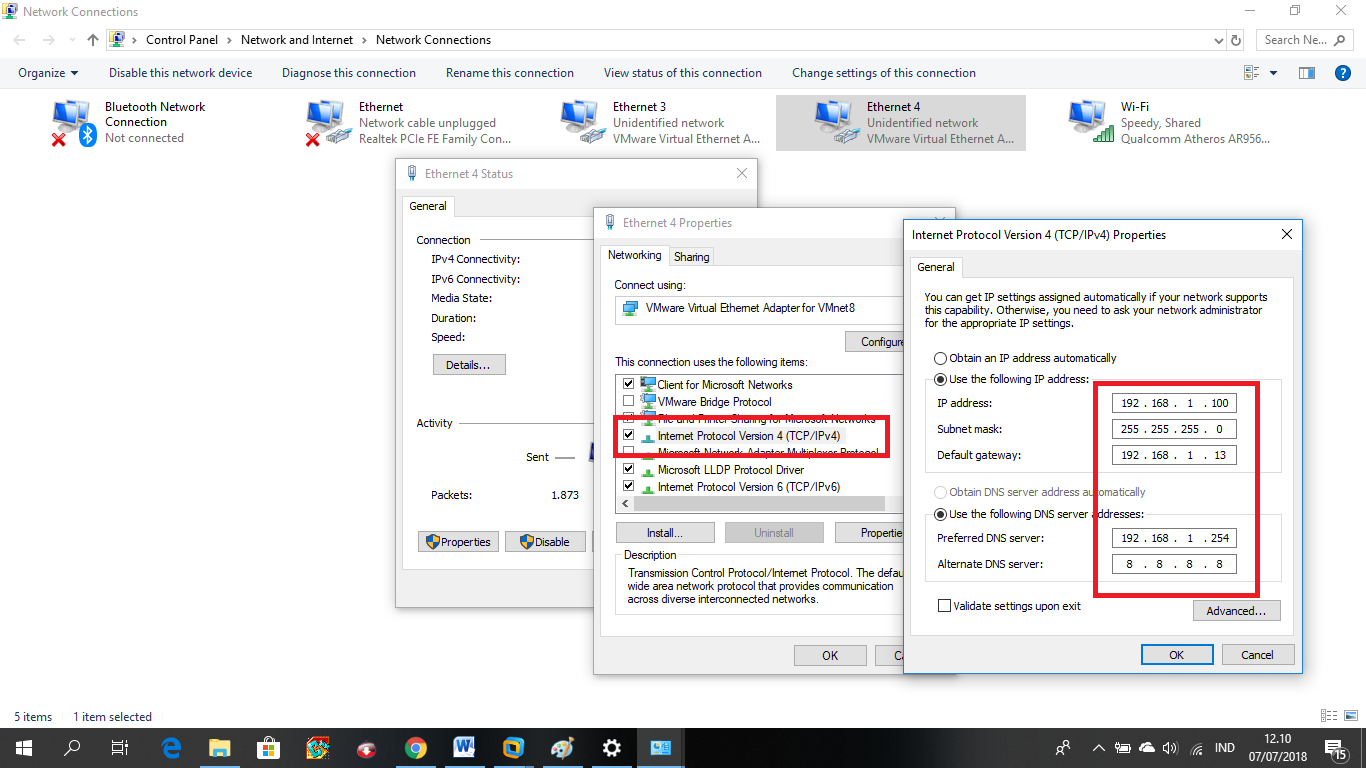

6. Double klik pada VMWare Virtual Ethernet Adapter for WMnet8 atau disini bernama Ethernet4 > properties> TCP/IPv 4 > isikan ip address bebas, disini saya menggunakan IP 192.168.1.100 > lalu isi default gateway dengan IP Adrres yang terdapat pada wifi tadi yaitu 192.168.1.13 > isi Preffered DNS Server dengan IP DNS yang tadi ada di Wi Fi juga yaitu 192.168.1.254 > isi Alternate DNS Server dengan server google saja yaitu 8.8.8.8 > ok > close
7. Sekarang kita masuk lagi ke VMware.Cek ethernet dengan cara ketikan: interface print
Lalu cek ip dengan cara ketikan: ip address print
9. Tambahkan gateway dengan ketikan: ip route add gateway=192.168.1.100 > enter
Lalu cek gateway dengan cara: ip route print
10. Setting dns dengan cara ketikan: ip dns set servers=192.168.1.254,8.8.8.8 alloq-remote-request=yes > enter
Lalu cek dns dengan cara ketikan ip dns print
11. Setting konfigurasi NAT firewall dengan cara ketikan: ip firewal nat add chain=srcnat out-interface=ether1 action=masquerade > enter
Lalu cek fire dengan cara: ip firewall nat print
12. Setelah itu coba tes koneksi dengan cara ping google.com
13. konfigurasi mikrotik sebagai gateway telah selesai kita lakukan, sekarang saatnya lakukan konfigurasi mikrotik sebagai dhcp server. Untuk ip local kita menggunakan IP=192.168.1.1/24 pada "ether2" dengan range DHCP 192.168.1.10 sampai 192.168.1.20 pastikan status ether2 LAN Segment.
14. Langkah selanjutny alakukan konfigurasi pada client dengan memberikan "Obtain an IP address automatically" dan "Obtain DNS server address automatically" pada Internet Protocol (TCP/IP_ Properties.
15. Tunggu beberapa saat, cek apakah client sudah mendapatkan IP secara aoutomatis dengan CMD dengan perintah ipconfig/all
16. Lalu lakukan tes koneksi dengan melakukan ping ke alamat gateway.
17. Terlihat pada gambar jawaban "Reply from" maka konfigurasi jaringan telah selesai dan berhasil dikonfigurasi.
4. Double klik pada Wi Fi > details . Ingat IP Address dan IP DNS servernya. > close
5. Wi Fi > properties > sharing > centang pada pada Allow other network dan pilih home networking yang bernama VMnet8 > setting > centang semua yang ada > ok > close
Lalu cek ip dengan cara ketikan: ip address print
Lalu cek gateway dengan cara: ip route print
Lalu cek dns dengan cara ketikan ip dns print
Lalu cek fire dengan cara: ip firewall nat print
12. Setelah itu coba tes koneksi dengan cara ping google.com
13. konfigurasi mikrotik sebagai gateway telah selesai kita lakukan, sekarang saatnya lakukan konfigurasi mikrotik sebagai dhcp server. Untuk ip local kita menggunakan IP=192.168.1.1/24 pada "ether2" dengan range DHCP 192.168.1.10 sampai 192.168.1.20 pastikan status ether2 LAN Segment.
14. Langkah selanjutny alakukan konfigurasi pada client dengan memberikan "Obtain an IP address automatically" dan "Obtain DNS server address automatically" pada Internet Protocol (TCP/IP_ Properties.
NAMA : TITI ANIATUN
NIM : 13170902
KELAS : 13.2A.21
MATERI : Konfigurasi Mikrotik sebagai gateway dan dhcp server menggunakan VMWare
NAMA DOSEN : VADLYA MAARIF, M.Kom
