TEORI DASAR (DIODA)
Pengertian Dioda
- Merupakan komponen elektronika yang mempunyai dua elektroda (terminal), dapat berfungsi sebagai penyearah arus listrik.
Ada dua jenis dioda yaitu dioda tabung dan dioda semikonduktor.
Dioda Tanpa Bias
Gambar di bawah ini menunjukkan dioda junction. Sisi p mempunyai banyak hole dan sisi n banyak elektron pita konduksi. Dioda pada gambar dibawah ini adalah tanpa bias yang berarti tidak ada tegangan luar dikenakan kepadanya.
Reverse Bias Diode
Disebut rangkaian bias balik (reverse bias) jika terminal positif sumber dihubungkan dengan bahan tipe-n, dan terminal negatif dengan bahan tipe-p.
Dioda Penyearah
Dioda menyearahkan arus ac berarti mengubahnya dari arus bolak balik menjadi arus searah.
Tegangan Lutut (Knee Voltage)
Bila telah mendekati po tensial barrier (sekitar 0.7 V untuk dioda silikon ), elektron pita konduksi dan hole mulai melintasi junction dalam jumlah yang besar. Inilah sebabnya arus mulai bertambah dengan cepat.
Tegangan dimana arus bertambah dengan cepat disebut tegangan lutut ( knee voltage ).
Resistansi Bulk
Diatas tegangan knee, arus dioda bertambah dengan cepat, pertambahan tegangan sedikit pada dioda akan menyebabkan pertambahan yang besar pada arus dioda.
Alasannya adalah setelah potensial barier dilewati,yang menahan arus hanya tahanan bulk atau tahanan ohm dari daerah p dan n.
Karena setiap konduktor mempunyai resistansi, maka kedua daerah p dan n juga mempunyai resistansi. Jumlah resistansi – resistansi ini disebut resistansi bulk dioda.
Kurva Dioda
Arus dioda sangat kecil untuk semua tegangan reverse yang lebih rendah daripada tegangan breakdown (BV). Pada tegangan breakdown arus bertambah dengan cepat untuk pertambahan
tegangan yang sedikit saja.
Dengan menggunakan harga positif untuk arus dan tegangan forward, dan harga negatif untuk arus dan tegangan reverse, maka dapat digambarkan kurvanya.
Dioda Ideal
Secara ideal dioda berlaku seperti konduktor sempurna ( tegangan nol ) jika dibias forward dan seperti isolator sempurna ( arusnya nol ) jika dibias reverse.
Dalam rangkaian elektronika, dioda ideal berlaku seperti saklar otomatis. Jika arus konvensional berusaha mengalir searah anak panah dioda, saklar tertutup. Jika arus konvensional berusaha mengalir ke arah sebaliknya, saklar akan terbuka.
- Merupakan komponen elektronika yang mempunyai dua elektroda (terminal), dapat berfungsi sebagai penyearah arus listrik.
Ada dua jenis dioda yaitu dioda tabung dan dioda semikonduktor.
Dioda Tanpa Bias
Gambar di bawah ini menunjukkan dioda junction. Sisi p mempunyai banyak hole dan sisi n banyak elektron pita konduksi. Dioda pada gambar dibawah ini adalah tanpa bias yang berarti tidak ada tegangan luar dikenakan kepadanya.

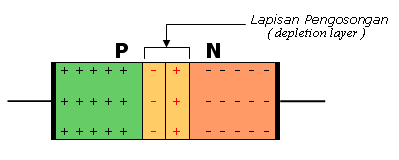

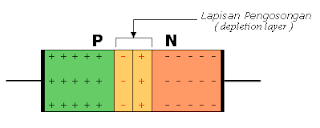

Lapisan Pengosongan
Daerah dekat junction dikosongkan dari muatan-muatan yang bergerak dan daerah yang kosong muatan ini disebut dengan lapisan pengosongan (depletion layer).
Potensial Barrier
Adanya medan listrik diantara ion adalah ekivalen dengan perbedaan potensial.
Forward Bias Diode
Disebut rangkaian bias maju (forward bias) jika terminal negatif sumber dihubungkan dengan bahan tipe-n, dan terminal positif dengan bahan tipe-p.
Reverse Bias Diode
Disebut rangkaian bias balik (reverse bias) jika terminal positif sumber dihubungkan dengan bahan tipe-n, dan terminal negatif dengan bahan tipe-p.
Dioda Penyearah
Dioda menyearahkan arus ac berarti mengubahnya dari arus bolak balik menjadi arus searah.
Tegangan Lutut (Knee Voltage)
Bila telah mendekati po tensial barrier (sekitar 0.7 V untuk dioda silikon ), elektron pita konduksi dan hole mulai melintasi junction dalam jumlah yang besar. Inilah sebabnya arus mulai bertambah dengan cepat.
Tegangan dimana arus bertambah dengan cepat disebut tegangan lutut ( knee voltage ).
Resistansi Bulk
Diatas tegangan knee, arus dioda bertambah dengan cepat, pertambahan tegangan sedikit pada dioda akan menyebabkan pertambahan yang besar pada arus dioda.
Alasannya adalah setelah potensial barier dilewati,yang menahan arus hanya tahanan bulk atau tahanan ohm dari daerah p dan n.
Karena setiap konduktor mempunyai resistansi, maka kedua daerah p dan n juga mempunyai resistansi. Jumlah resistansi – resistansi ini disebut resistansi bulk dioda.
Kurva Dioda
Arus dioda sangat kecil untuk semua tegangan reverse yang lebih rendah daripada tegangan breakdown (BV). Pada tegangan breakdown arus bertambah dengan cepat untuk pertambahan
tegangan yang sedikit saja.
Dengan menggunakan harga positif untuk arus dan tegangan forward, dan harga negatif untuk arus dan tegangan reverse, maka dapat digambarkan kurvanya.
Dioda Ideal
Secara ideal dioda berlaku seperti konduktor sempurna ( tegangan nol ) jika dibias forward dan seperti isolator sempurna ( arusnya nol ) jika dibias reverse.
Dalam rangkaian elektronika, dioda ideal berlaku seperti saklar otomatis. Jika arus konvensional berusaha mengalir searah anak panah dioda, saklar tertutup. Jika arus konvensional berusaha mengalir ke arah sebaliknya, saklar akan terbuka.
